Насос ЭЦВ и скважинные насосы

Скважинные насосы и их конструктивное разделение

Насосы, предназначеные для установки в артезианской скважине и подъема чистой воды называются скважинными.
Другое, широко распространённое название скважинных насосов "артезианские" - эти насосы приобрели еще со времен плановой экономики, когда распределение данной группы шло по строке «Артезианские».

Скважинные насосы выпускаются погружными и полупогружными.
Насосы погружного типа в рабочем положении расположены целиком под уровнем жидкой среды. Конструктивно все погружные насосы для скважин - центробежные насосы.
Привод насосов осуществляют погружные герметичные электродвигатели типа ПЭДВ.
Полупогружные насосы для скважин в рабочем положении находятся в жидкой среде, а их асинхронные двигатели - над её поверхностью.

Выпускаются два типа насосных агрегатов для скважин:
- погружные скважинные насосы ЭЦВ (данную группу насосов еще называют "насосы для скважин");
- полупогружные типа А.
Необходимо отдельно выделить насосное оборудование для подъема воды из скважин зарубежных компаний Grundfos, Wilo и Nocchi.
Наиболее популярны среди них скважинные насосы grundfos серии SP промышленного и бытового применения и насосы wilo серий Wilo-SUB TWI, TWU.

Насос ЭЦВ и его назначение

Погружные скважинные насосы ЭЦВ состоят из многоступенчатого насоса и погружного электродвигателя с жёстким соединением их.
Насос ЭЦВ предназначен для подъёма из скважины чистой воды с водородным показателем (рН) 6,5-9,5, с общей минерализацией (сухой остаток) не более 1500 мг/л, с температурой 25°С и с массовой долей твёрдых механических примесей не более 0,01%; содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л.

Условное обозначение обозначение насоса ЭЦВ

Насос ЭЦВ обозначают следующим образом:
Э – с приводом от погружного электродвигателя;
Ц – центробежный;
В – для подачи воды.
Цифра до букв показывает конструктивное исполнение насосной части (исполнение 1,2,3,4).
Цифра или число после букв в обозначении насоса ЭЦВ – допустимый для данного типоразмера внутренний диаметр обсадной колонны (скважины), уменьшенный в 25 раз и округлённый (мм);
следующее число – подача (м3/час.);
последнее число – напор (м.).
Насосы для скважин, работающие на химически активной воде, на воде с повышенной температурой или на воде с повышенным содержанием твёрдых механических примесей, в условном обозначении после чисел должны соответственно иметь буквы Х, Тр, Г, ХТр, ХТрГ:
Х - для воды с минерализацией до 2200 мг/л;
Г - для подачи воды с минерализацией не более 2500 мг/л;
ХТр - для морской воды с температурой от –2 до +30°С;
ХТрГ - для йодо-бромистой воды с температурой до 70°С.

Исполнение (модификация) насосов ЭЦВ

Скважинные насосы выпускаются в следующих исполнениях:
Исполнение 1



Насосы для скважин с рабочими колёсами, зафиксированными на валу. Осевое гидравлическое усилие воспринимается опорным устройством, расположенным в электродвигателе. У скважинных насосов исполнения 1 обоймы лопаточных отводов – штампованные.

Исполнение 2


Насосы для скважин с цилиндрическими обоймами из труб с дисками, которые фиксируют отводы в осевом направлении, разделяют межступенчатые полости и образуют щелевые уплотнения рабочих колёс.

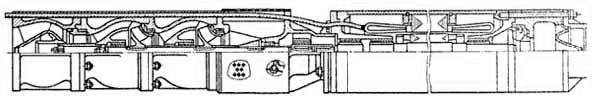

Исполнение 3

Насосы для скважин с литыми («горшковыми») лопаточными отводами. Ступени скважинных насосов исполнения 3 – полуосевого типа. Рабочие колёса зафиксированы на валу. Осевое гидравлическое усилие воспринимается опорным устройством.

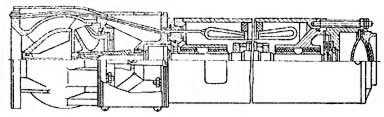

Исполнение 4


Моноблочные электронасосные агрегаты (рабочее колесо скважинных насосов расположено на валу электродвигателя).

Конструктивные особенности насоса ЭЦВ

В состав скважинных насосов ЭЦВ входят: центробежные насосы, погружные электродвигатели, токопроводящий кабель, водоподъёмный трубопровод, оборудование устья скважины (опорное устройство, колена,задвижки, манометр с трёхходовым краном) и система автоматическогоуправления типа «Каскад», «Высота» и т.п.
На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая скважинные насосы от попадания крупных механических частиц.
Насосы для скважин комплектуются двигателями типа ПЭДВ (П – погружной, ЭД – электродвигатель, В – заполненный водой) и как правило, асинхронными с короткозамкнутым ротором.
Скважинные насосы подвешивают в артезианской скважине на колонне водоподъёмных труб и опускают в воду на такую глубину, чтобы верхний фланец клапанной коробки находился ниже динамического уровня жидкости в скважине не менее, чем на 1,5 м.
Насос ЭЦВ не должен работать «всухую». Кратковременная работа насоса без воды приводит к повреждению подшипников и обмотки двигателя.

Скважинные насосы нового поколения с маркировкой 2 ЭЦВ, комплектуются герметичными электродвигателями серии ДАП. Внутренняя полость такого электродвигателя изолирована от перекачиваемой воды, что исключает коррозию металлических частей двигателя и увеличивает срок его эксплутации, как минимум, в два раза.

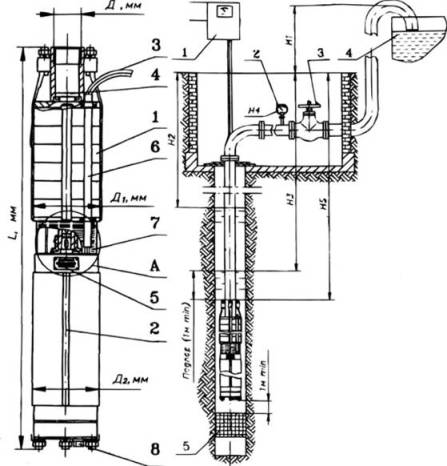

Конструкция скважинного насоса ЭЦВ

1. Насосная часть	1. Станция управления и защиты	(СУЗ)
2. Электродвигатель	2. Манометр	-
3. Силовой кабель	3. Задвижка	-
4. Клапан	4. Накопительная емкость	-
5. Табличка	5. Фильтр	-
6. Защитный кожух	Наличие перечисленных узлов при эксплуатации электронасоса (насоса ЭЦВ) обязательно.
7. Защитная сетка
8. Сетка или пробка сливная
